S10 [4DI場景控制器]

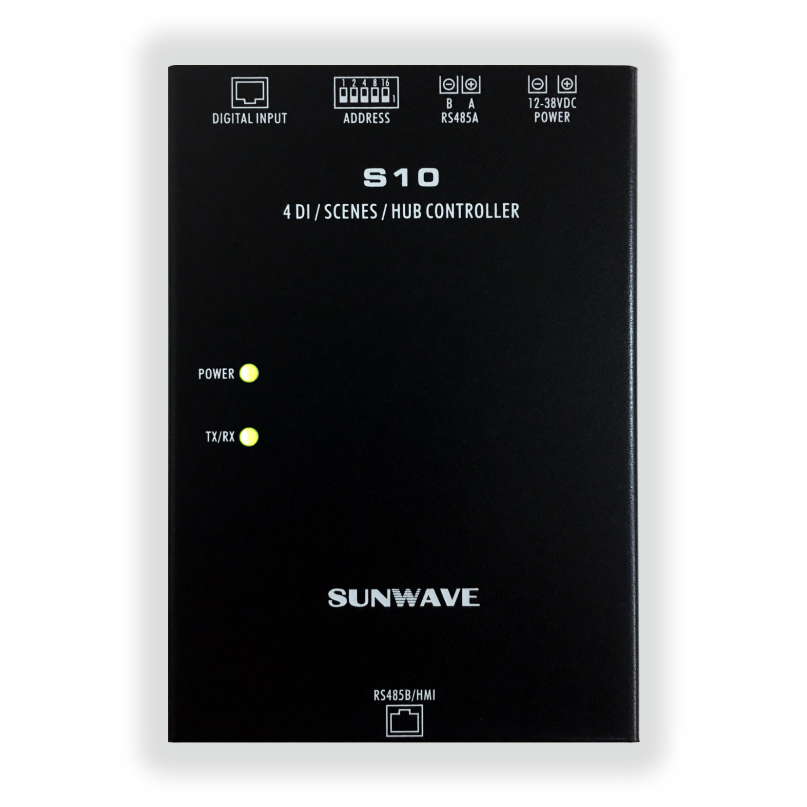

S10 4DI場景控制器

DC

DC直流直驅

  • DC 12-48V輸入
  • 直驅12-48V LED燈
  • 省電、低損耗
PWM

PWM調光

  • 定電流+定電壓驅動
  • 0-100% 1000光階
  • 不閃爍、無頻閃
1000W

輸出達1000W

  • 每迴路輸出10A
  • 總輸出達20A

智慧連線

  • RS485總線
  • Modbus-RTU
  • 配線可達1公里
3年保固

3年保固

  • 安心有保障
DC

DC直流直驅

  • DC 12-48V輸入
  • 直驅12-48V LED燈
  • 省電、低損耗
PWM

PWM調光

  • 定電流+定電壓驅動
  • 0-100% 1000光階
  • 不閃爍、無頻閃
1000W

輸出達1000W

  • 每迴路輸出10A
  • 總輸出達20A

智慧連線

  • RS485總線
  • Modbus-RTU
  • 配線可達1公里
3年保固

3年保固

  • 安心有保障

特點

採用微系統架構

  • 使用H40人機觸控屏,可當作各分區子控制面板,控制調光照明、A2音響、冷氣空調、AV家電、窗簾。

加上開關就可以場景控制

接上4顆按鈕開關就可以做到8組燈光場景控制及儲存,控制L2/L10/R4/R8等設備場景,提供單台、單區、全區場景控制。

開關
DImmer_02

DI觸發主動傳送指令

突破Modbus系統主從模式,從機DI觸發能主動傳送指令,讓主機立即能執行腳本邏輯場景動作。

智能環控整合

S10可以透過RS485總線和其他控制設備整合,透過Modbus-RTU通訊協議,連接H70工業級HMI觸控主機或施德朗1D/2D環控主機,可組成智能環控系統,提供iOS/Android APP手機、平板遠端控制。

規格

基本功能

  • 20 組場景情境記憶和控制。
  • 提供全區、96 分區群組、單機調光和場景控制。
  • 亮度、電壓、電流、功率、溫度狀態輸出。
  • 提供0-25秒場景行程。

4 DI

  • 外接翹板開關,提供4段調光和On/Off。
  • 外接按鈕開關,提供無段調光和On/Off。
  • DI可獨立設定控制多通道 PWM 輸出。
  • 採用RJ45接頭搭配網路線配線。
  • 外接開關即可單機控制,主系統當機依然可以操控。

PWM調光

  • 2迴路總輸出達 20A,每迴路最大10A 輸出。
  • 獨立迴路定電流+電定壓驅動LED燈。
  • 獨立迴路短路、過電壓、突波保護。
  • 高頻 PWM 調光,絕無頻閃現象,保護眼睛。
  • 1,000 階亮度變化,創造出順暢細膩的調光效果。
  • 採用 DC LED 燈源直接驅動,降低功耗損失。
  • 支援市面上 12-48VDC 之 DC LED 燈源。

電源

  • 12 – 48VDC 輸入。
  • 消耗功率:工作:4W(Max)、待機 2W。

工作溫度

  • -5°C ~ 50 °C。

隔離 RS-485

  • RS485 通訊,可設定成主/從傳輸模式。
  • Modbus-RTU 通訊協定。
  • 定址位址1-253,位址254支援廣播協議。
  • 傳輸速度 4800,9600,19200,38400,57600,115200bps。
  • 通訊格式N81,N82,O81,E81。
  • 支援多種調光、On/Off指令。
  • 單機或群組控制,簡化控制程序,以利場景控制。

外殼

  • 1mm鐵盒,堅固耐用,黑織紋噴塗。
  • 尺寸:118(L) x 82(D) x30 (T) mm 。
  • 重量: 300g。
  • 35mm DIN 導軌安裝。
