會議室場景控制系統套餐

在使用會議室時,常常因為對設備的控制流程不熟悉,造成會議過程中斷,甚至還需要透過SOP控制流程操作,其實可以透過控制系統來簡化控制程序,增加會議的時效,又可以達到節能的效果。

假設模擬會議的過程:

會議開始,按下[會議]按鍵,開啟冷氣及調溫、調亮燈光,如果有用麥克風,音響自動開啟,並自動切換音源輸入。

當要簡報時,按下[簡報]按鍵,自動降下投影機架、螢幕、電動捲簾,開啟投影機、切換到HDMI輸入,同時慢慢調暗燈光,讓簡報期間一樣可以閱讀文件,簡報過程中如果需要撥放影片,音響自動切換音源輸入,並和麥克風混音播放,以利解說。

回到會議,按下[會議]按鍵,自動昇起電動捲簾,關閉投影機,同時慢慢調亮燈光。

結束會議,按下[結束]按鍵,自動收起投影機架、螢幕,同時慢慢調暗燈光直到關閉,關閉冷氣、音響自動關機。

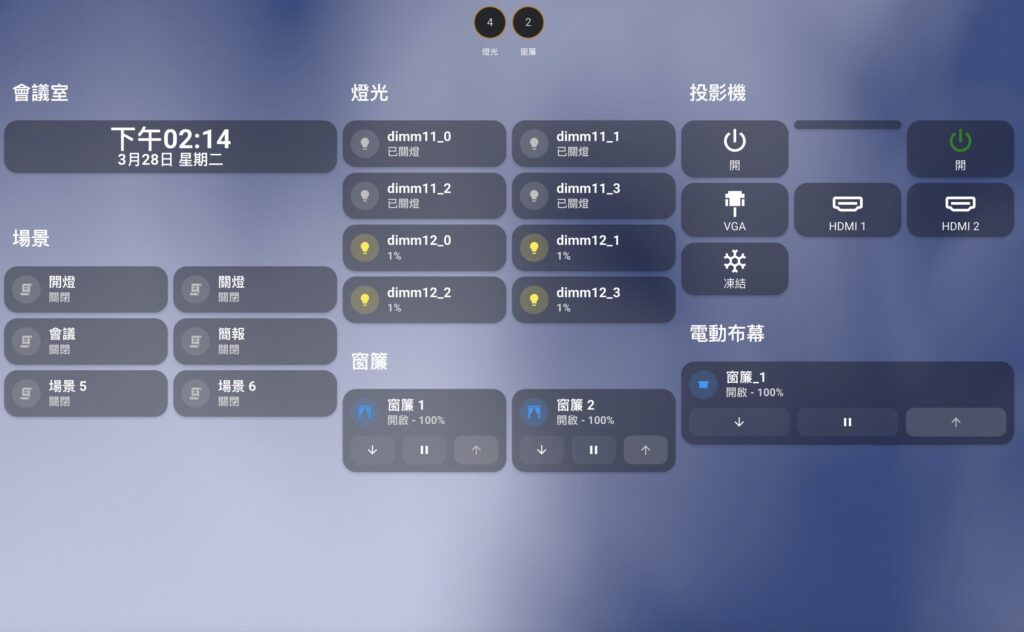

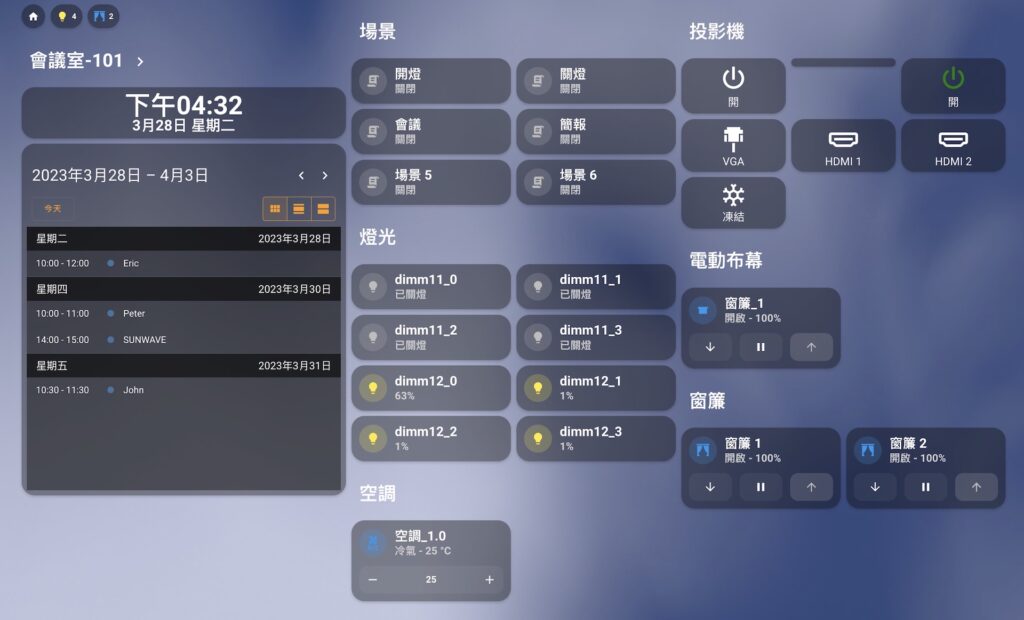

上述的場景動作內容可以依客戶需求,透過人機觸控面板電腦軟體編輯及設定,再經由USB線下載到H50人機觸控面板,輕鬆簡單容易上手。

特點:

簡單、簡單、還是簡單

  • 不用主機
  • 不用寫程式
  • 可客製編輯人機觸控屏
  • 支援各大廠牌投影機RS232控制
  • 輕鬆簡單就可以導入

應用場合:

  • 中小型會議室
  • 教室、講堂、佛堂
  • 相關投影機應用場合

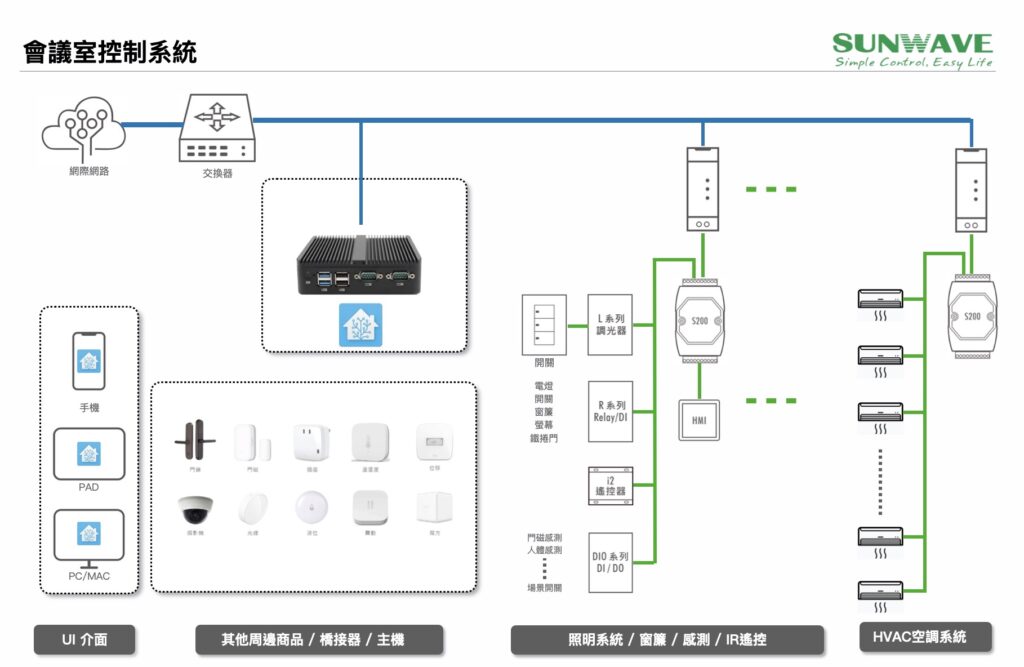

SUNWAVE推出4款會議室場景控制套餐方案,以利各種會議室需求應用選擇,系統架構簡單安裝容易。

如有客製化需求,歡迎來電洽詢。

  • AQI CO2/PM2.5/TVOS/HCHO/溫度/濕度監控
  • 空氣清淨、熱交換機、冷氣控制
  • 調光場景燈控
  • 智能電表能源管理
  • 遠端控制及狀態回饋

套餐A:

會議室方案_A

應用說明:

  • 三組場景控制燈光開關、螢幕升降、投影機開關及影像選擇
  • 投影機需選擇有RS232控制

設備內容:

  • H35 3.5"人機 --------- 1
  • R4 4Ports DI/Relay -- 2
  • RS485轉RS232 ------- 1

套餐B:

會議室方案_B

應用說明:

  • 三組場景控制燈光開關、螢幕升降、投影機開關及影像選擇、音響
  • 投影機需選擇有RS232控制
  • 音源可透過藍芽無線傳輸

設備內容:

  • H35 3.5"人機  --------- 1
  • R4 4Ports DI/Relay -- 2
  • RS485轉RS232 ------- 1
  • A2M 藍芽音響  -------- 1 (不含喇叭)

套餐C:

會議室方案_C

應用說明:

  • 三組場景控制燈光調光、螢幕升降、投影機開關及影像選擇、音響
  • 投影機需選擇有RS232控制
  • 音源可透過藍芽無線傳輸

設備內容:

  • H50 5" 人機  --------------------- 1
  • L10調光器 ------------------- ---- 1
  • 明緯HLG-320H電源供應器 ---  1 (可接8片 60x60 36W 平板燈)
  • R4 4Ports DI/Relay ------------- 1
  • RS485轉RS232 ------------------ 1
  • A2M 藍芽音響  ------------------- 1 (不含喇叭)

*可換購明緯HLG-600H電源供應器,可接16片 60x60 36W 平板燈

套餐D:

會議室方案_D

 應用說明:

  • 三組場景控制燈光調光、螢幕/投影機架升降、投影機開關及影像選擇、音響、窗簾
  • 投影機需選擇有RS232控制
  • 音源可透過藍芽無線傳輸

設備內容:

  • H50 5" 人機  --------------------- 1
  • L10調光器 ------------------- ---- 1
  • 明緯HLG-320H電源供應器 ---  1 (可接8片 60x60 36W 平板燈)
  • R4 4Ports DI/Relay ------------- 3
  • RS485轉RS232 ------------------ 1
  • A2M 藍芽音響  ------------------- 1 (不含喇叭)

*可換購明緯HLG-600H電源供應器,可接16片 60x60 36W 平板燈
